音頻感應法-測尋故障的方法

① 電纜相間短路（兩相或三相短路）故障的測尋方法

用音頻感應法探測相間短路（兩相或三相短路）故障的故障點位置時，向短路線芯通以音頻電流，在地面上將接收線圈垂直或平行放置接收信號，并將其送入接收機進行放大。根據第5.1節的介紹，地面上的磁場主要是兩個通電導體的電流產生的，并且隨著電纜的扭距而變化；因此，當探頭在故障點前沿著電纜的路徑移動時，會聽到聲響有規則的變化，當探頭位于故障點上方時，一般會聽到聲響增強，再?gòu)墓收宵c(diǎn)繼續向前移動時，音頻信號即明顯變?nèi)跎踔潦侵袛?，見圖7.5。因此，在聲響明顯變?nèi)趸蛑袛嗟狞c(diǎn)即是故障點。

相間短路及相間短路并接地故障的故障點位置，用音頻感應法測尋比較靈敏。

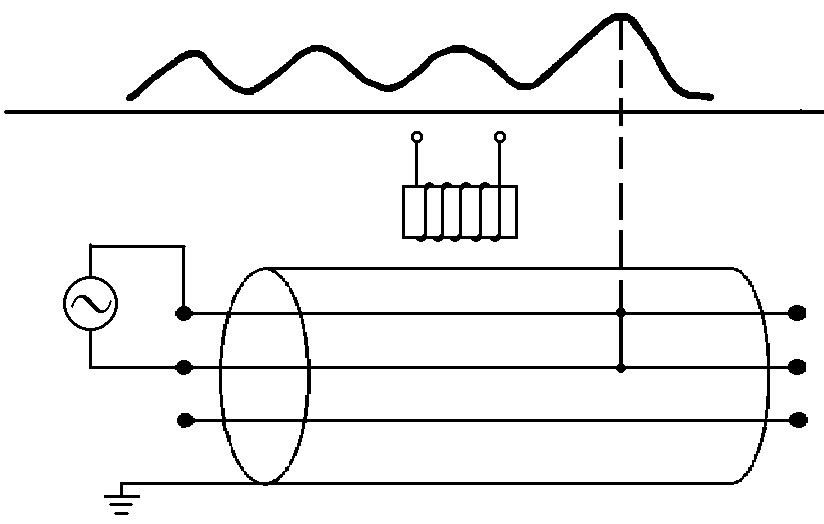

圖7.5  用音頻感應法探測電纜相間短路故障

② 單相接地故障測尋方法

測尋單相接地故障點位置時，將音頻信號發生器接在故障相導體與金屬護層之間，對端的接地線一定要解開。

向短路的線芯和金屬護層之間加入音頻電流時，地面上的磁場主要是電流I/產生的，I/是電纜護層對大地的泄漏電流、故障點處帶電線芯與大地的回路電流和護層通過接地點與大地之間的回路電流共同組成的；因此當探頭在故障點前沿著電纜的路徑移動時，在故障點之前會有規律的、強度相等的音頻信號，當探頭位于故障點上方時，聲音會突然增強數倍，再?gòu)墓收宵c(diǎn)繼續向前移動時，音頻聲音又會明顯變?nèi)?，如圖5-15所示。因此音頻聲音信號明顯增強的點就是故障點。之所以過了故障點后音頻信號還會存在，而不是消失，主要是因?yàn)橛薪饘僮o(hù)層對大地的泄漏電流和線路中分布電容的存在。

實際上，由于干擾，使用音頻感應法查找接地故障是比較困難的，這點應注意。

③測尋埋地電纜故障點應注意的幾個問題

i.在電纜周圍存在鐵磁體時，接收線圈中收到的信號可能較強，但這并不反映故障點情況。

ii.在電纜接頭處，往往接收線圈中能明顯地收到強信號。

iii.電纜的各部分如果埋得深淺不一，接收線圈中收到的信號強弱也不一樣，埋得淺的地方接收到的信號強。

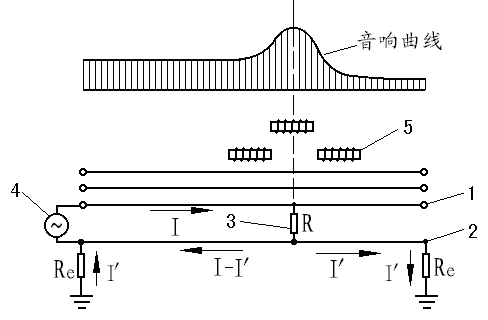

圖7.6 音頻法測尋單相接地故障原理

1-電纜線芯；2-鎧裝；3-故障點；

4-音頻信號發生器；5-探頭
