電纜路徑儀工作原理

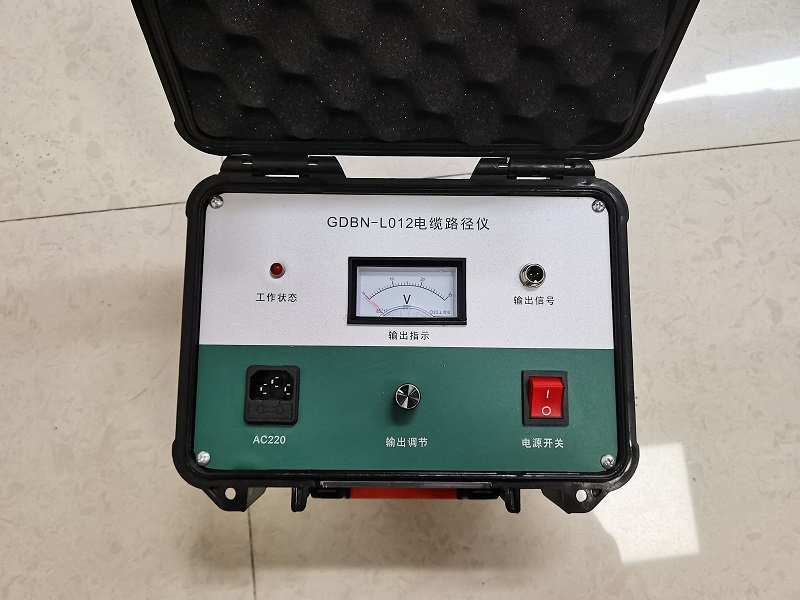

GDBN-L012電纜路徑儀是基于電磁感應原理、步進電壓理論、數字濾波、無線接收和軟件控制的高新技術產品。

電磁感應：

其基本工作原理是：發射機產生電磁波，并將傳輸信號通過不同的傳輸連接方式傳輸?shù)降叵陆饘俟艿肋M(jìn)行檢測。

地下金屬管道感應電磁波后，在地下金屬管道表面產生感應電流，感應電流沿金屬管道傳播至一定距離。

在電流傳播過程中，電磁波通過地下金屬管道輻射到地面，使地下管道探測器的接收器在地面探測時，直接在地下金屬管道上方的地面接收電磁波信號，通過接收信號強度的變化，可以識別地下金屬管道的位置和走向。

實現這一原理的條件：首先，要有一個信號源，它能發送足夠的電能，用傳輸電能在電路中形成電流，并在電流流動過程中在線路周圍產生磁場；其次，應該有一個能夠接收這個特定磁場的電路，并以電信號的形式顯示磁場的變化過程。

步進電壓：

首先，確保線路中的電能流向地球（泄漏點），在地球周圍形成電場。它以泄漏點為中心，以電位的形式展開。同一圓的電勢相等。其次，應該有一個電路，可以檢測電位差和測量等電位的周長。圓圈的中心是泄漏點（電纜故障點）。這是儀器步進電壓不動點的理論基礎。
