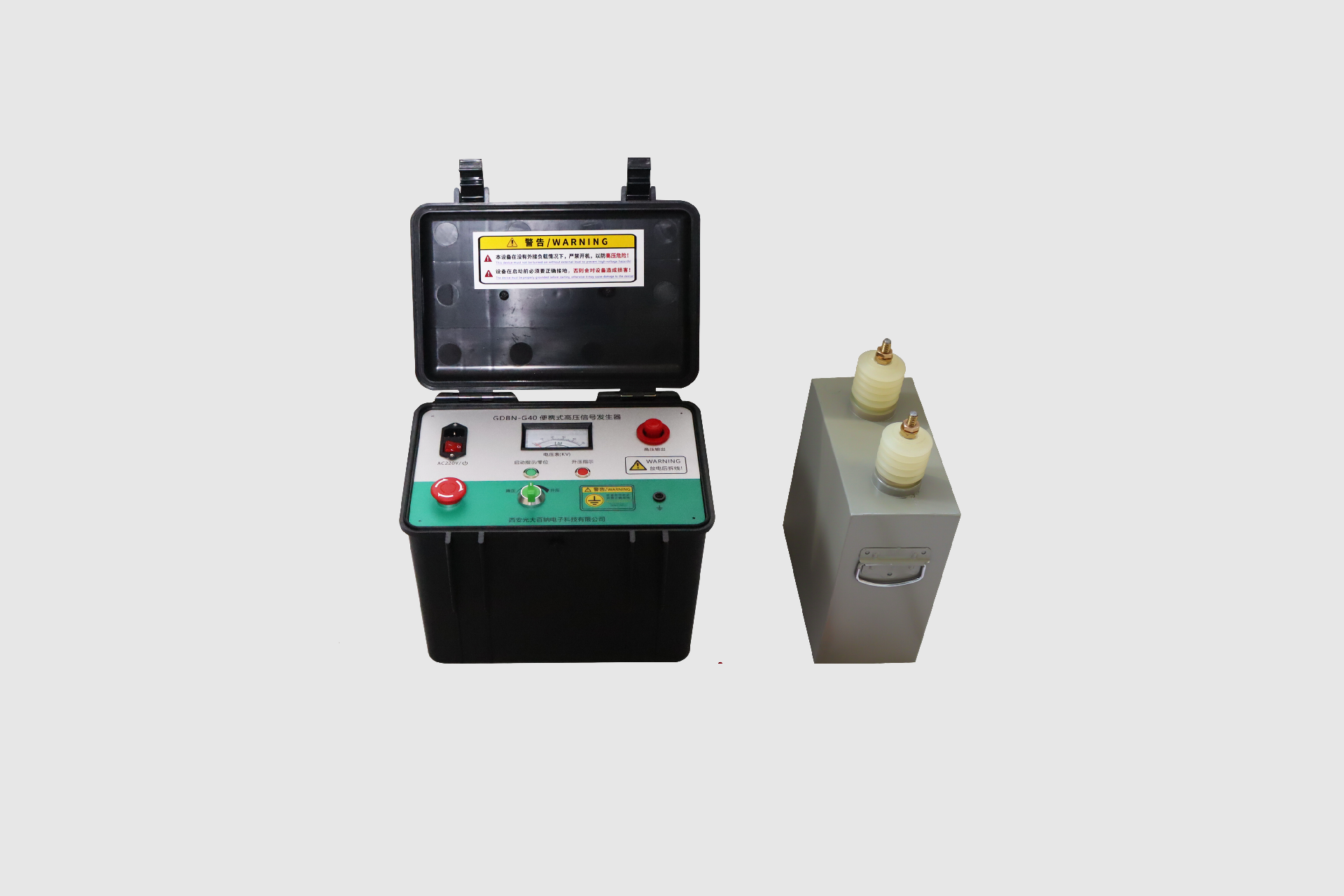

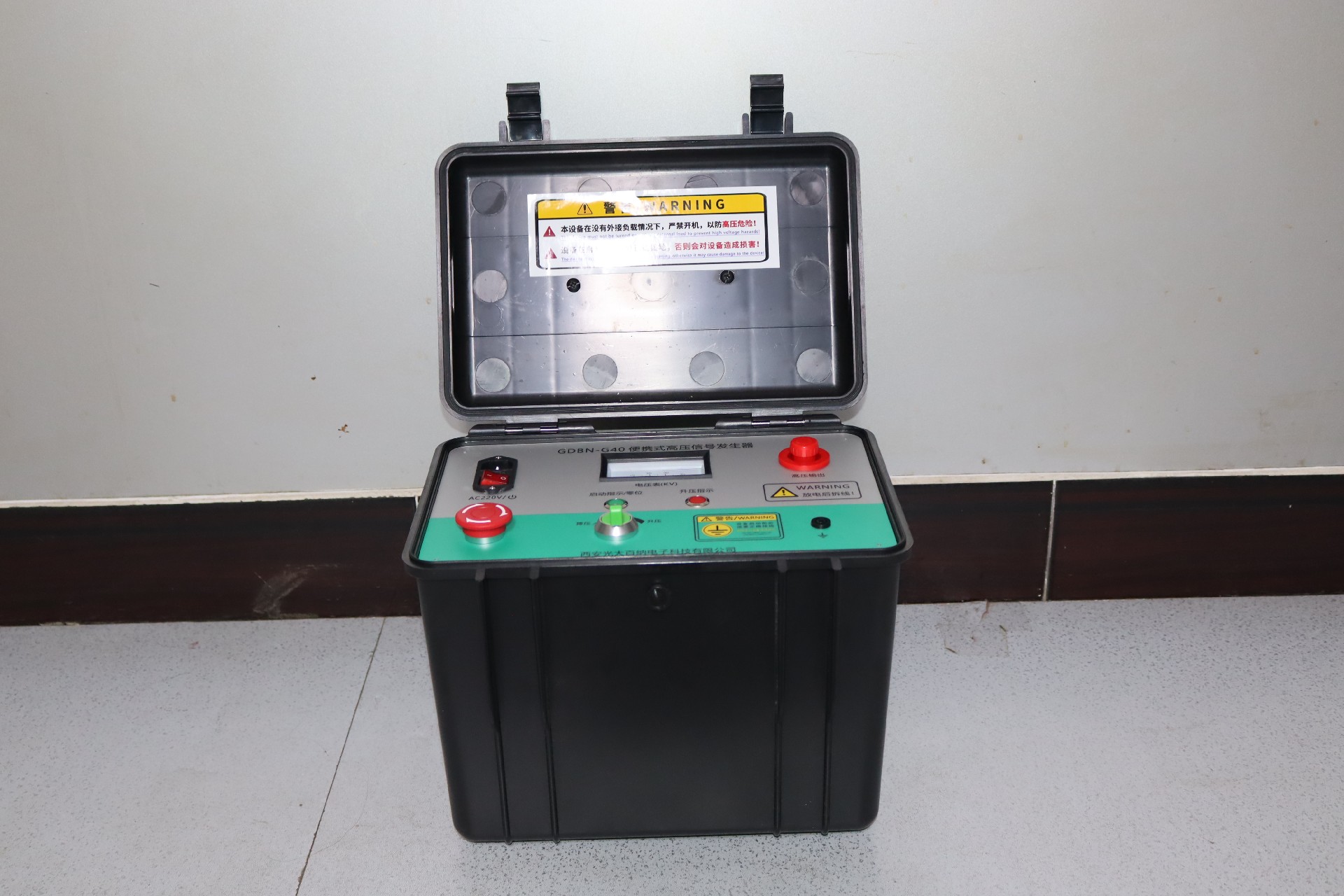

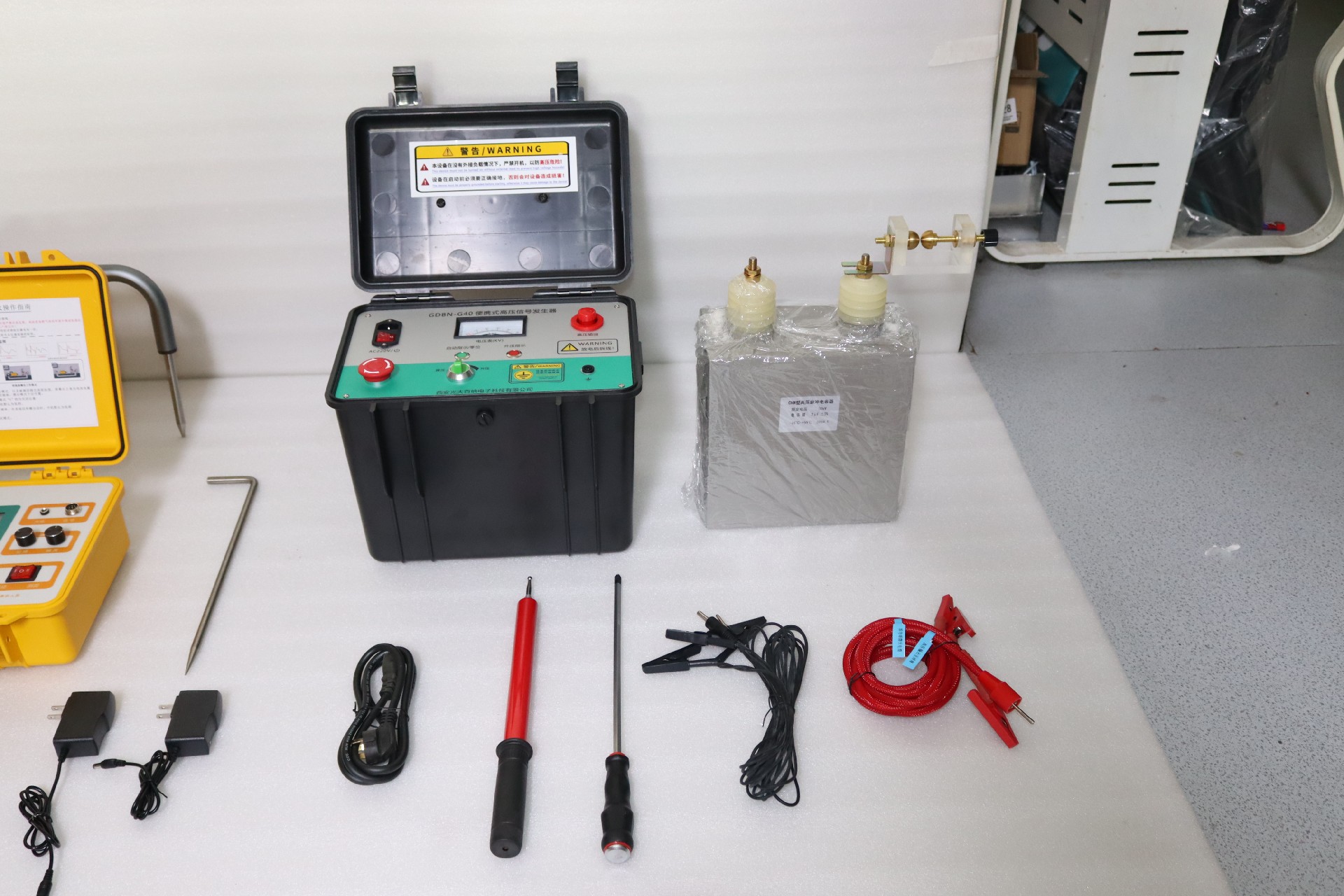

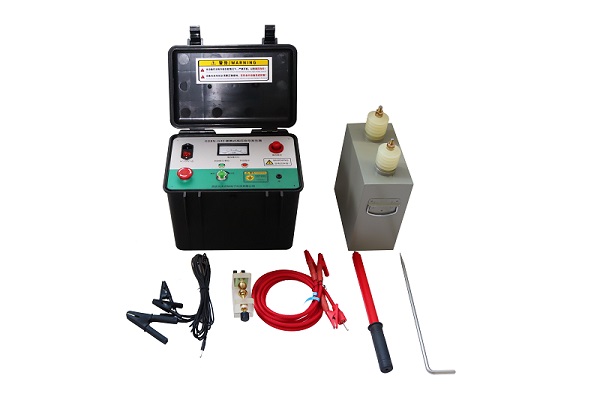

一、產品介紹
本產品是我公司在長期從事電纜故障測試研究方面新開發的創新型換代產品，采用專用高壓工頻升壓變壓器、工作時指示針顯示高壓真實電壓值，本體積小、重量輕、便于攜帶是它的最大特點，大大提高了現場使用的便攜性，告別了現場繁重的移動。特別是對于電纜故障測試及精確定點時提供了高沖擊力的高壓電源，替代了需要用80余公斤的試驗變壓器和操作箱，同時也解決了測試電纜時繁瑣的現場接線問題。GDBN輕型電纜故障測試高壓發生器采用了先進的工藝和技術，在功能、性能和產品集成化上都遠超過了其它所有同類產品，便于攜帶和現場使用，產品的各項性能指標均處于國內領先地位。該產品滿足《中華人民共和國電力行業標準，高壓試驗裝置通用技術條件》，主要用于對高、中低壓電纜故障測試時做沖擊放電試驗電源、也可用于電纜、電容器、電機、瓷瓶等的直流耐壓試驗，是工頻高壓電源的升級換代產品。
二、適用范圍
適用于35kV及以下電纜故障測試，是電力電纜故障測試中各類高阻性、接地型和疑難電纜故障定位的必備高壓信號發生裝置，廣泛適用于各種電力電纜、路燈電纜、鐵路信號電纜、通信電纜的粗測和精確定點，電纜故障測試種類包括各種高阻故障、閃絡性故障、低阻接地故障等。
三、功能特點
1.設備緊湊型設計。
2.實時高壓動態顯示。
3.工作狀態直觀顯示。
4.性能穩定，箱體采用工程塑料絕緣材料，操作安全，體積小、重量輕、接線簡單。
5.專用組合接地線設計，避免因人為接線原因引起的工作異常，性能穩定。

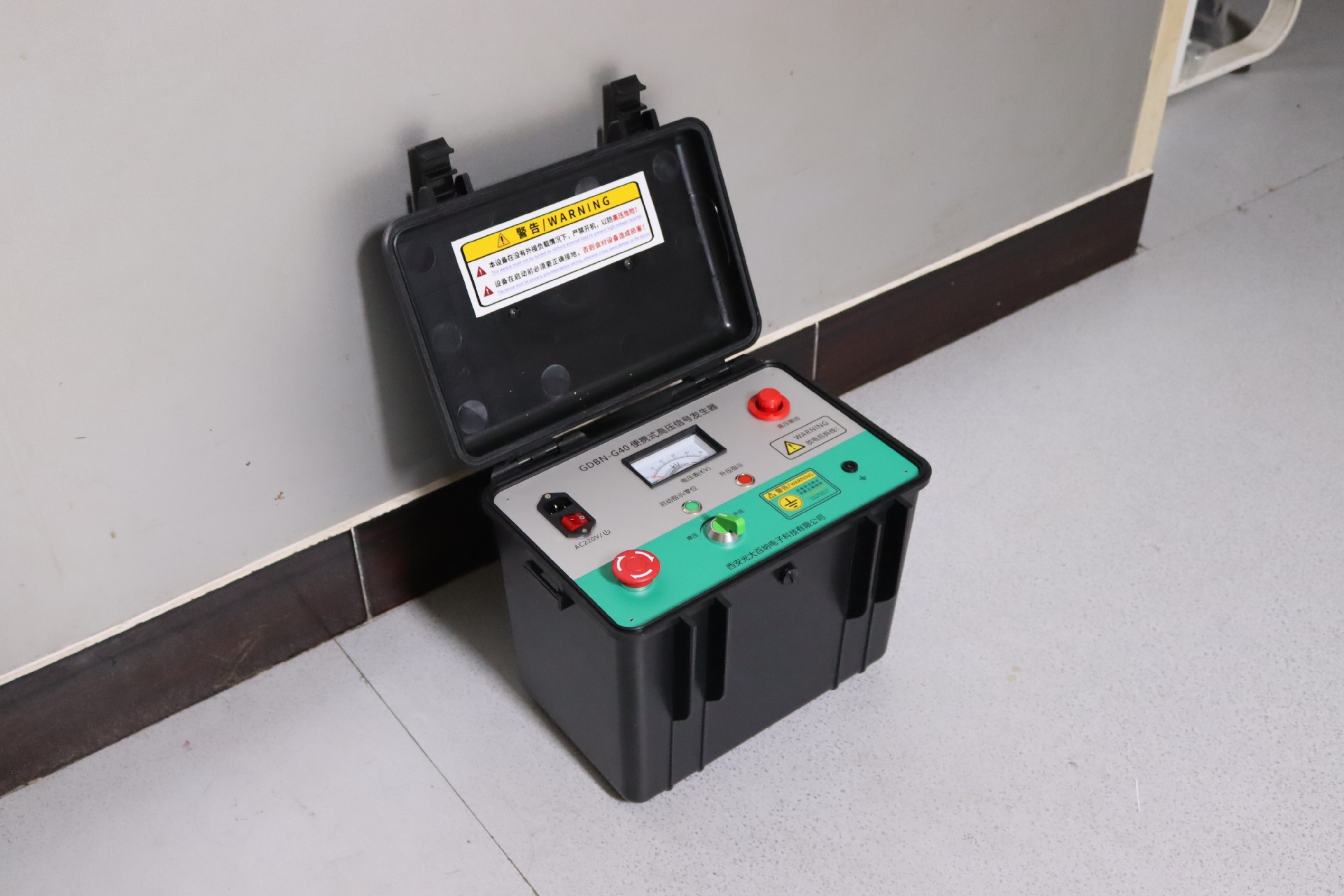

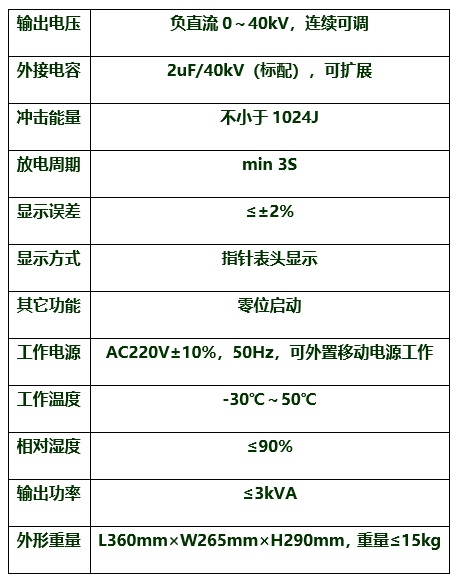

四、技術參數

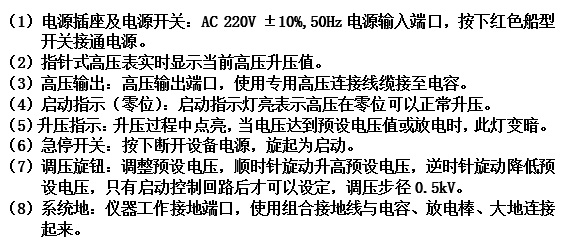

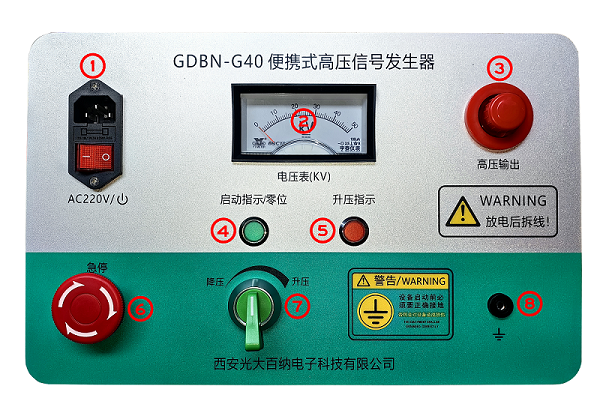

五、操作面板
六、連接步驟

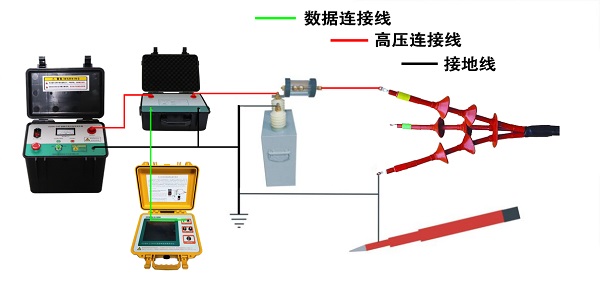

1、連線：
此方式為沖擊閃絡法測距或者故障精確定點時的連線方式，具體如下：
首先，使用組合接地線，以電容為出發點，分別接至儀器地端口、放電棒、系統地、鎧裝（相對地故障接鎧裝或系統地、相對相故障接另一相），注意：必須使用專用組合接地線可靠連接，否則影響設備穩定性能，組合接地線不允許有懸空；
接著連接高壓線纜，從設備高壓端口至電容另一極、從球隙至故障電纜；最后仔細檢查連線是否有誤，檢查無誤后插上電源線。
2、操作：
根據實際情況，調整放電球間隙，按照“開機---啟動---升壓”的步驟操作。
1.先將“AC220插座下船型開關”按下開機，
2.操作“急停開關”旋鈕旋起，旋起為啟動。
3觀察啟動指示燈，若啟動指示燈不亮。旋轉（降壓升壓）旋鈕至降壓檔位保持不動直至啟動指示燈亮（零位燈）。隨后停止旋轉（降壓升壓）旋鈕。
3.順時針旋轉(降壓升壓)旋鈕至升壓檔位，觀察指針表頭電壓逐步上升，若球間隙沒有擊穿，可以再升高，直到球隙擊穿后正常工作。
3、停機：
測距或者定點結束后停機，按下急停開關表示高壓斷電，接著必須使用放電棒泄放電容上的殘存電量，最后關機。
4、拆線：
確保電容和電纜上不再有殘存電量后進行拆線！
依次拆除電源線、高壓線，最后拆除組合接地線。
七、注意事項
1、本儀器屬高電壓設備，出現故障時，請速與我公司聯系。用戶不可擅自拆卸修理，以免對儀器造成進一步破壞，甚至威脅使用者的人身安全。
2、本儀器在使用過程中，應先測量交流供電，如交流供電不穩，過高，過低，會損壞儀器，此時應使用發電機供電，確保輸出交流220v穩定。（發電機功率最小為3千瓦）
