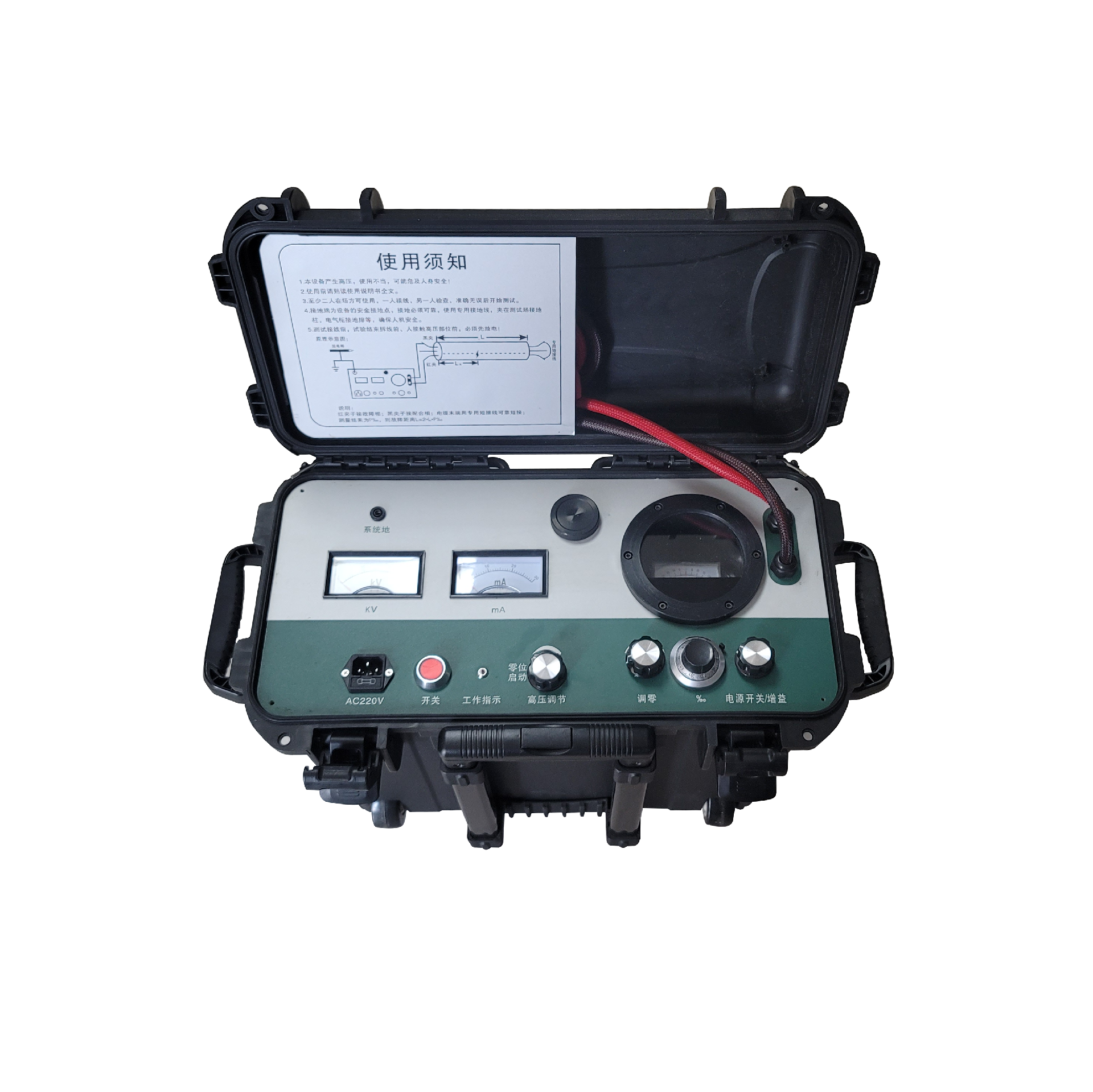

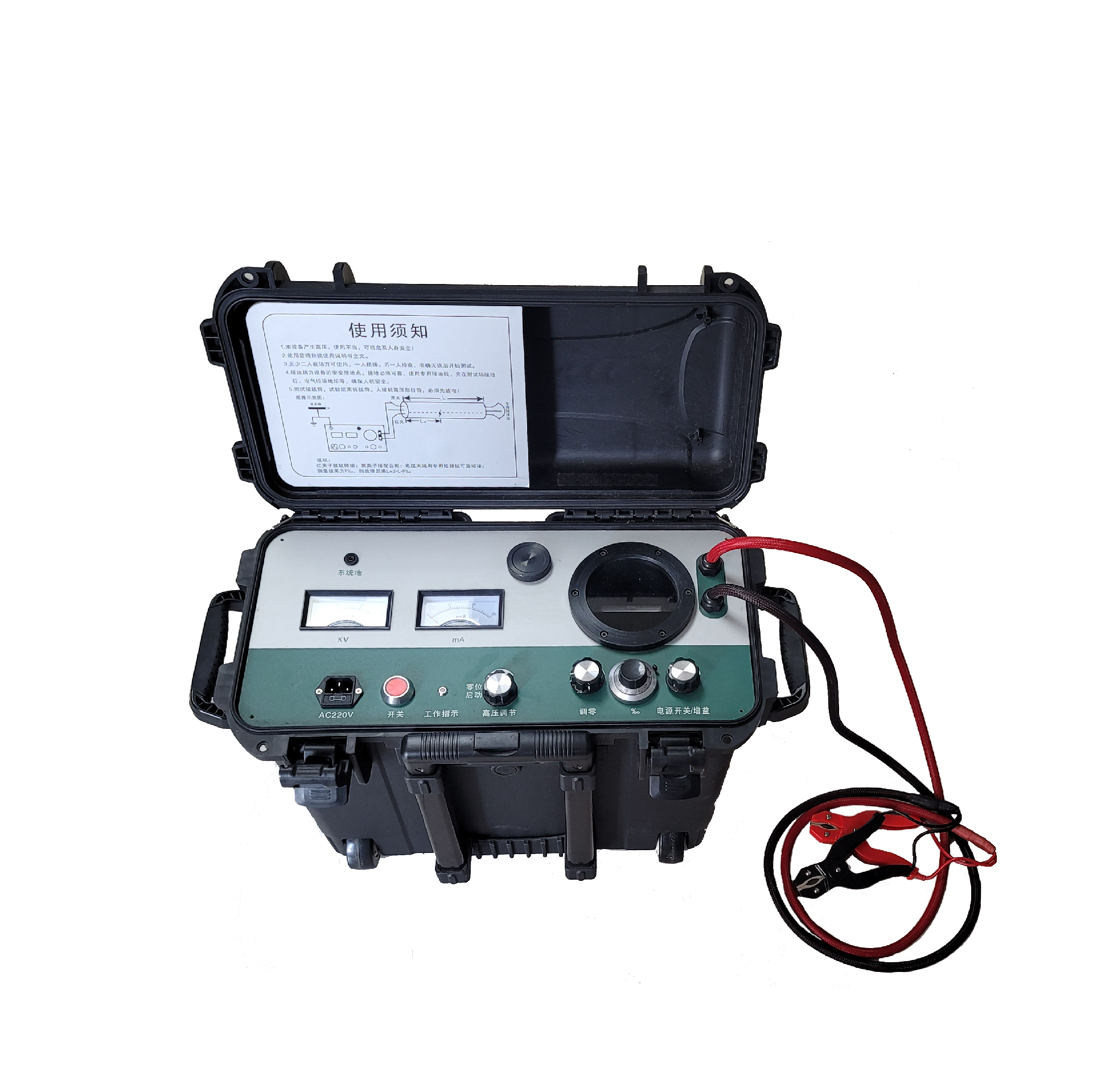

高壓電橋故障測試儀 GDBN-DQ016

一、高壓電橋故障測試儀功能及應用

  高壓電橋故障測試儀具有三種特點：

1．直流耐壓試驗：設備可輸出0～15kV直流電壓，可用于電纜直流耐壓試驗。

2．燒穿故障點：燒穿及降低高阻及閃絡型故障點的電阻。

3．故障預定位：利用電橋原理進行預定位，四端電阻測量法避免了引線電阻引入的誤差。

高壓電橋故障測試儀特別適用于：

1．敷設后電纜的高阻擊穿點，特別是難以燒成低阻的線性高阻擊穿點，如電纜中間接頭的線性高阻擊穿。

2．閃絡型擊穿點，擊穿后恒流源能維持電弧，有穩定電流通過電橋，電橋有足夠的靈敏度。

3．尚未擊穿，但電阻偏低的缺陷點，如用兆歐表發現電纜阻值較低，但運行電壓下不擊穿的絕緣缺陷點。

二、高壓電橋故障測試儀技術參數

1. 測試電壓：負高壓，0～15kV，連續可調

2. 最大電流：30mA

3. 測試比例精度：±（0.2%·L±1）米

4. 燒穿電壓：0～15kV，連續可調

5. 燒穿電流：30mA

6. 工作電源：AC220V±10%

7. 抗干擾能力：＞100VAC

8. 重量：≤12kg

9. 外形尺寸：長450mm × 寬330mm × 高320mm

三、高壓電橋故障測試儀設備配置

高壓電橋設備1臺、說明書一本、附件一包、放電棒一套、保修卡、裝箱清單及出廠檢驗報告各一份。
