電纜故障測試儀典型的沖閃波形

1.電纜故障測試儀典型的沖閃波形

圖4.16給出了幾個典型的沖閃波形，圖中實線標出故障點放電脈沖的起始處，虛線標出故障點反射脈沖起始處。圖4.16.a是直接擊穿的波形，第三個負脈沖起始處的正脈沖與直閃波形中正脈沖形成原因類似，是由高壓設備與導引線的雜散電感引起的。圖4.16.b、c、d均為遠端反射電壓擊穿的波形，但放電延時逐漸變大。四個波形與理想條件下波形相比，由于傳輸損耗等原因，脈沖變化較平緩，幅值亦逐漸變小。

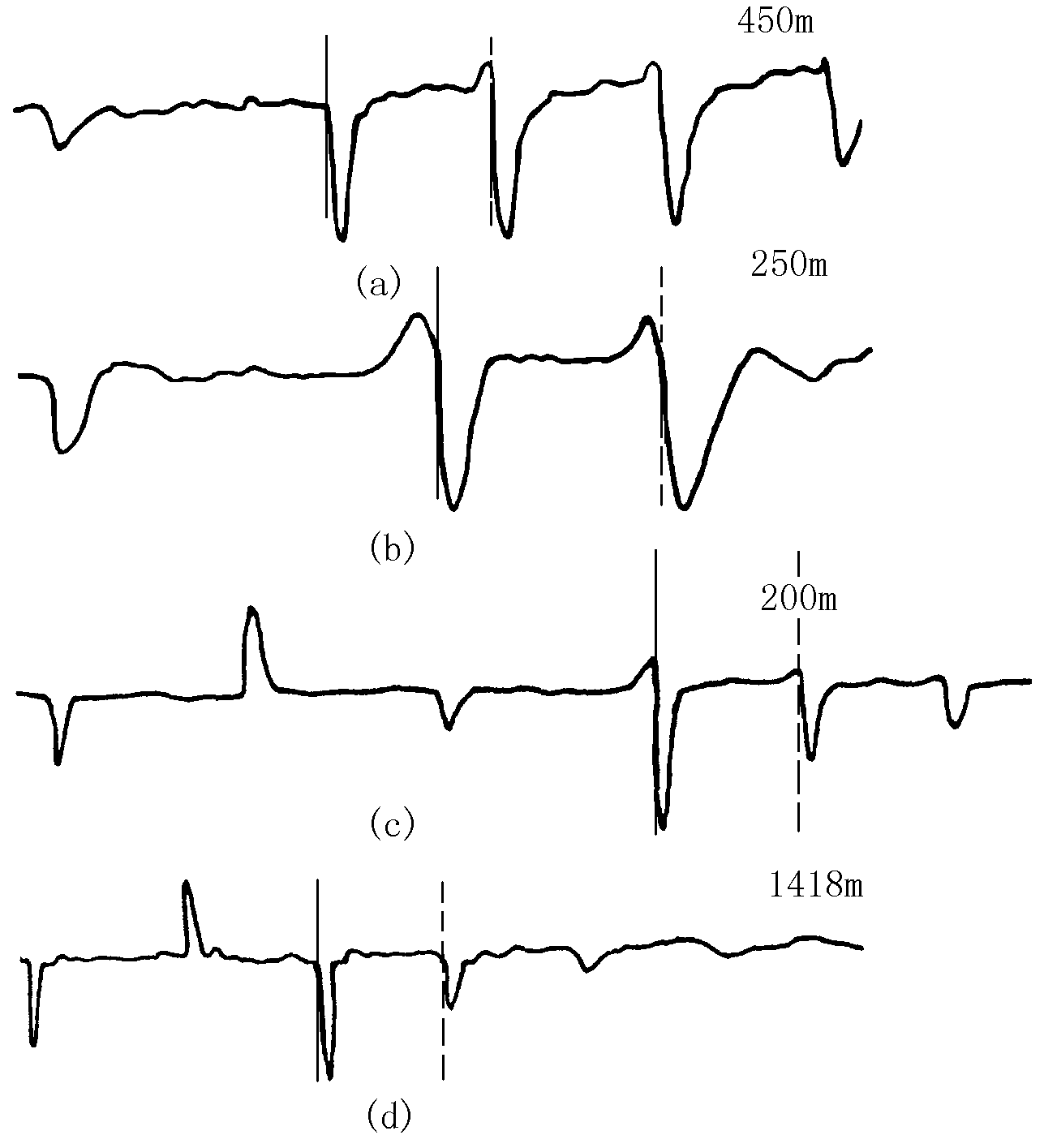

圖4.16  典型的沖閃波形

2. 電纜故障測試儀長放電延時波形

有的故障電纜鎧裝及鉛包破裂，而未及時處理，時間一久，潮氣往往從破裂處滲透進去，形成大面積受潮。這時，故障點放電延時時間往往很長，達數百微秒，甚至數毫秒，而一般故障點擊穿延時僅幾個微秒。

一般的電纜故障測試儀器在球間隙擊穿后開始記錄信號，儀器所記錄信號的時間長度是有限的，如果放電延時過長，在故障點擊穿放電時，儀器已停止記錄，就記錄不到故障點放電的脈沖電流波形了，如在圖4.17中儀器記錄信號的時間長度為t0，而故障點擊穿時間（圖上A點）已超過t0，故儀器記錄不到故障點放電脈沖電流波形。因此，這時從球間隙放電聲音等現象判斷，故障點已擊穿，但從記錄的波形上卻觀察不到故障點放電的跡象。

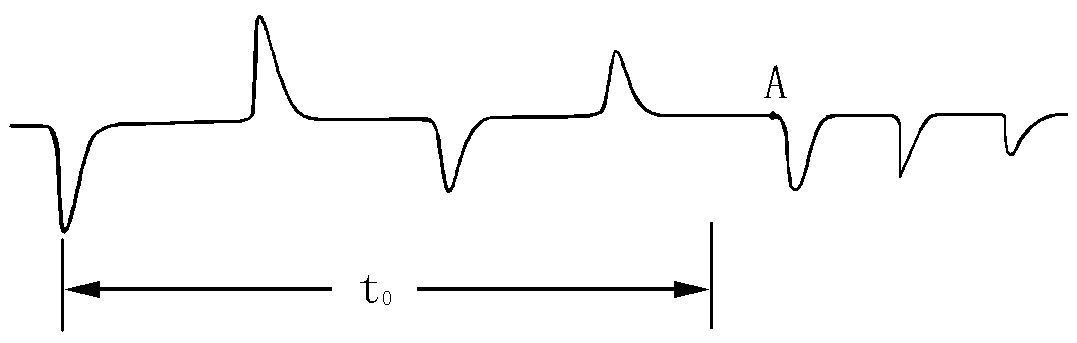

圖4.17  長放電延時

儀器的延時再觸發功能可以對付這種情況。在儀器被球間隙放電脈沖觸發后開始計時，預定時間后，儀器自動復歸，等待故障點放電脈沖到來后，再次被觸發，記錄信號。儀器所選擇的再觸發延時，應接近或大于儀器記錄信號的時間長度，在該時間后，球間隙擊穿加到電纜上去的電流波在經過來回?cái)?shù)次反射后，已變得相當平緩，線性電流耦合器無脈沖信號輸出，不會造成誤觸發，而在故障點放電電流脈沖到來后，可以保證儀器被可靠觸發，記錄故障點放電產生的脈沖電流波形。

儀器記錄下的長放電延時的脈沖電流波形，類似于直閃測試所得到的波形。
