電纜故障測試儀弧反射法

1． 弧反射法適用范圍

弧反射法主要用于測試高阻故障和閃絡性故障

2． 弧反射法工作原理

低壓脈沖法測試低阻和短路故障的波形最容易識別和標定，而且測試距離誤差小，但非?？上У氖撬荒苡脕頊y試高阻和閃絡性故障，原因在于它發射的低壓脈沖不能擊穿這類故障點。而弧反射法正好解決了這個問題。

在電纜故障測試中，故障點被高壓脈沖信號擊穿時，一般都會產生電弧。由于電弧的電阻很小，因此實際上可以認為在電弧存在期間故障性質變成低阻甚至短路故障。

弧反射法的工作原理等同于低壓脈沖比較法。如圖5.1所示，測試時先用脈沖反射儀向電纜發射一個低壓脈沖信號，對低壓脈沖來說此時反映的是電纜無故障的波形。再用高壓信號發生器來擊穿故障點，在起弧期間，脈沖反射儀發射一個低壓脈沖信號。由于這時的故障性質實際上成了短路故障，因此可以得到同低壓脈沖法測得的短路故障一樣的波形。具體來說，就是先用高壓信號發生器使電纜的高阻故障擊穿放電，在高壓電弧產生的同時，用延弧裝置向電纜中投入一個持續的、比較大的能量，來延長電弧存在的時間；在電弧存在時通過濾波器向電纜發射一個低壓脈沖信號，并記錄下脈沖發射波形，此波形可以稱為帶電弧脈沖反射波形。由于電弧電阻很小，可以認為是短路故障，記錄下的帶電弧脈沖反射波形是和發射脈沖波形極性相反的負極性脈沖，脈沖向下。將兩個波形同時顯示在屏幕上，兩個波形在故障點處將出現明顯差異點，可以很容易地判斷故障點的位置，如圖5.2所示，波形的分叉點即為故障點。

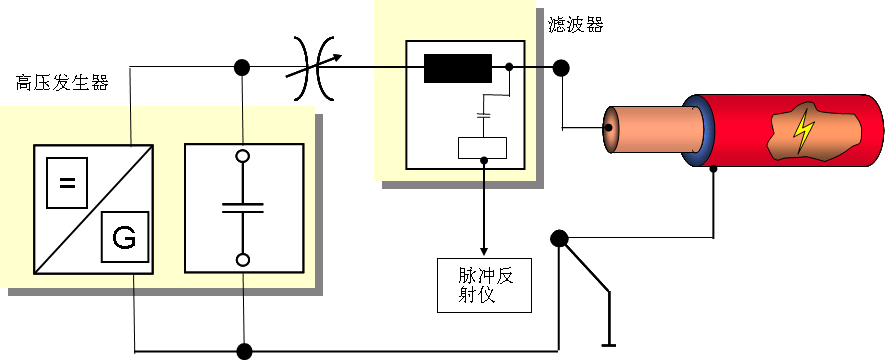

圖5.1 弧反射法原理接線圖

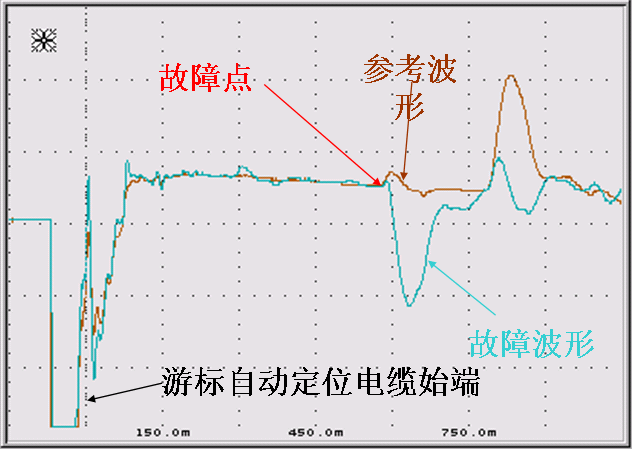

圖5.2 弧反射法故障波形

新型的電纜故障測試系統已經把高壓脈沖發生器和耦合器、濾波器、延弧器、電容器等設備集成在一起，沒有復雜的接線，使用更為方便。
