電纜故障測試的基礎程序

在利用 電纜故障測試儀(回波法)測試電纜故障時，應按如下程序進行：

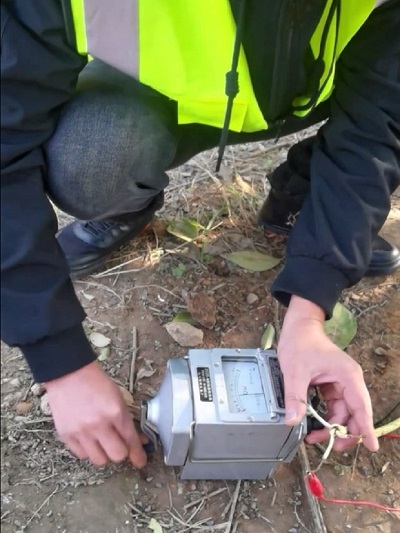

⑴ 萬用表，搖表或由電纜預試結果判斷電纜故障性質。

⑵ 根據電纜故障性質選擇合適的測試方法：低阻故障和開路故障最好用脈沖法，當然對低阻故障也可采用閃絡法。泄漏性高阻故障最好采用閃絡法(沖L法)，有些泄漏性高阻故障也可采用直閃法，但通常都不這樣做，閃絡性高阻故障最好采用直閃法，也可以采用兩種方法都測一下相互比較提高判斷的準確性。

⑶ 選擇工作接地點，并從所選擇的接地點分別引出兩條地線，一條接儀器的地，另一條接高壓設備的地。工作地線的選擇原則，是要確保測試相與其構成為一閉合回路，使本儀器能夠得到正確的測試波形。還應注意的是，工作地線必須和系統地連在一起，使人、儀器地、高壓設備地以及被測電纜地四體同位。以確保人身安全和儀器設備完好。若電纜是相間故障，工作地線必須是其中一相線，且做地線的相線必須和系統地連在一起。對于無鉛套管的電纜，在進行高壓閃絡測試時，絕大多數故障是對大地或空間放電。從理論上講，故障相對地或空間也形成一閉合回路，但實際上回路內的等效阻抗相當大，從而儀器上也就得不到正確的測試波形。在測試中如果遇到這種情況可采取對可疑故障點直接定點的方法來解決。無論什么地線，其接地點一定要可靠。

⑷ 用脈沖法測試電纜全長，以校準被測電纜的電波傳輸速度。

⑸ 按所選擇的測試方法對故障點進行粗測。

⑹ 粗測完畢后，對故障點進行定點。
