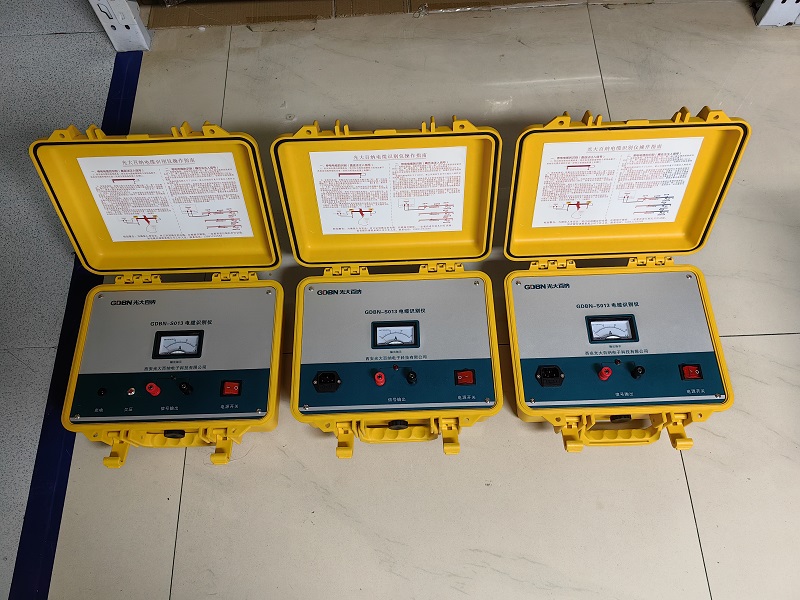

由于一些電纜設施的故障原因，為工作的進展帶來很多不便，而一些舊型號的電纜識別儀檢測方法過于復雜，不利于現場工作的展開，下面就給大家介紹一下我公司改良產品的電纜識別儀檢測方法。
接線方法分為2種：直連法和耦合法，直連法只適用于不帶電的電線的辨別，耦合法帶電不帶電都可以進行準確辨別。

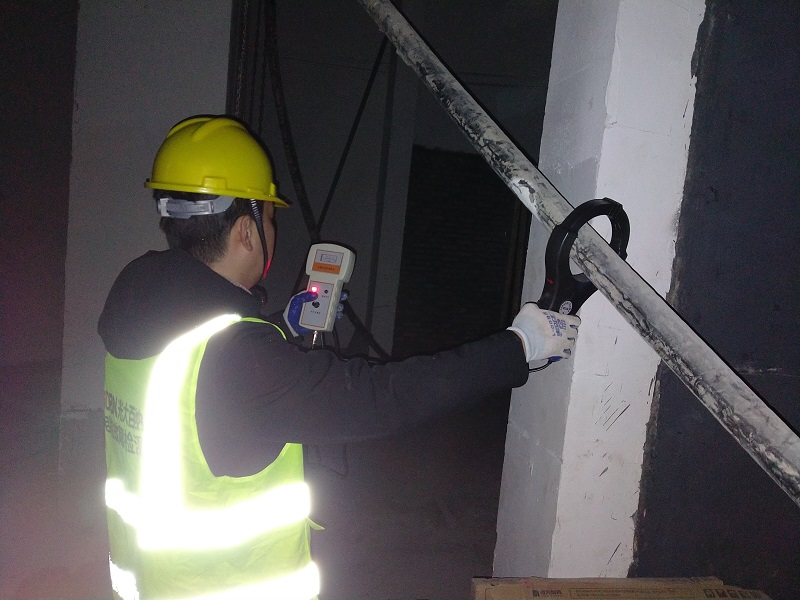

1）耦合法：使待辨別電線兩端與大地相連（通過芯線、屏蔽或者鎧都可），構成閉合回路。輸出耦合鉗方向和接收耦合鉗方向一致時表頭指針方向正偏的電線是待辨別電線。
辨別方法：保證輸出耦合鉗和接收耦合鉗同方向的條件下，首先判斷相位，以表頭指針的初始擺幅為準，按照圖示方向讓電流順著接收鉗指示的方向流過。如果是待辨別的電線，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電線同相位的情況可以進行幅度對比，調整靈敏度旋鈕到合適位置，對幅度進行對比，幅度最大的就是待辨別電線。
2）直連法：待辨別的電線地線斷開，信號電流輸出線（紅）接任一好相，被接相另一端接大地。信號電流回流線（黑）接大地。
辨別方法：首先判斷相位，以表頭指針的初始擺幅為準，按照圖示方向讓電流順著接收鉗指示的方向流過。如果是待辨別的電線，那么表頭指針的初始擺動方向應該是向右。在相位判斷過程中，如果出現多條電線同相位的情況可以進行幅度對比，調整靈敏度旋鈕到合適位置，對幅度進行對比，幅度最大的就是待辨別電線。
