下面給你一套最直觀、現場直接對照用的電纜故障波形示意圖 + 判讀要點，不用專業軟件，看圖就能學。

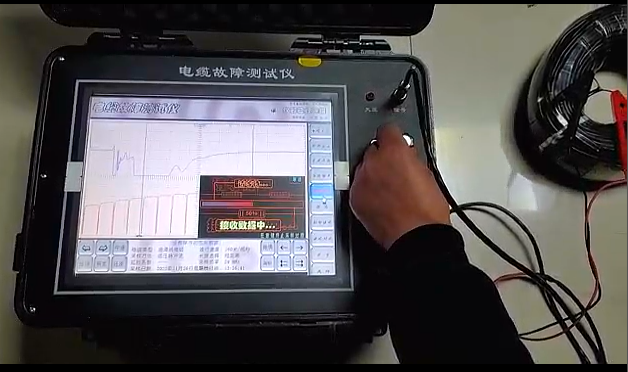

一、低壓脈沖法波形（最基礎）

1. 短路 / 低阻故障波形

     ┌───┐      │   │ ──────┘   └───────────────┬───┬───                          │   │                          └───┘ 發射脈沖(正)      故障點反射(負)   末端反射

• 特征：發射向上，故障反射向下

• 判讀：第一個負脈沖就是故障點

• 光標：起點→發射上升沿；終點→反射下降沿

2. 開路 / 斷線故障波形

     ┌───┐       ┌───┐      │   │       │   │ ──────┘   └───────┘   ┘──────── 發射脈沖(正)  故障點反射(正) 末端反射

• 特征：發射向上，故障反射也向上

• 判讀：第一個正反射就是故障點

3. 電纜完好（無故障）波形

     ┌───┐                       ┌───┐      │   │                       │   │ ──────┘   └───────────────────────┘   ┘ 發射脈沖                  末端反射（全長）

中間無明顯反射，只有末端一個反射

二、沖閃法（高壓閃絡）高阻故障波形

典型高阻故障波形：

     ┌───┐      │   │──┐ ──────┘   ┘  │             ┌───┐             └─────────────┘   ┘ 發射波    故障反射（帶小下凹） 末端反射

• 核心特征：反射脈沖前面帶一個小下凹（負反沖）

• 判讀口訣：看到小坑，坑的位置就是故障點

• 光標：卡在小下凹下降沿與基線交點

三、二次脈沖法（最清晰、新手專用）

同時顯示兩根波形：

1. 完好相波形：一條平滑線，只在末端有反射

2. 故障相擊穿波形：在故障點位置突然 “掉下去” 一個負峰




完好相：  ────────────────────────┬──                                末端反射 故障相：  ────────┬───────────────┬──               故障負峰        末端反射

判讀：兩根波形最早分開的位置 = 故障點 簡單粗暴：哪里分叉，哪里就是故障

四、快速識別表（現場直接對照）

表格

五、最簡單記法（3 句話）

1. 低壓脈沖：上對開、下對短

2. 沖閃高阻：帶小坑，坑是故障點

3. 二次脈沖：看分叉，分叉處定位
